BVA Hydraulics

Yksitoimiset suuritehoiset sylinterit

HG-SARJA

Teräsrunkoiset suuritehoiset hydraulisylinterit ovat loistoratkaisu suurta nostovoimaa vaativiin kohteisiin. Perusmallisto kattaa sylinterit nostotehoalueelta 100–1000 tn, minkä lisäksi sylintereitä on saatavana erikoistilauksesta aina 1500 tonniin saakka.

  • Vankkarakenteinen teräsrunko
  • Kantokahvat mukana vakiona
  • Toimitukseen sisältyy korkeavirtauksinen pikaliitin ja pölyhattu
  • Suurin työpaine 700 bar



Lisää merkiltä BVA Hydraulics >>

Autamme sinua löytämään oikeat mallit ja ratkaisut myös vakiovalikoimamme ulkopuolelta – otathan rohkeasti yhteyttä!

Tuotetunnus (SKU): HG Osasto:

Kuvaus



Nostoteho: 100 tn (911 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus (cc) Männän pinta-ala (cm2) Paino (kg)
HG10002 50 182 165 664 132,7 28
HG10004 100 232 165 1 327 132,7 34
HG10006 150 282 165 1 991 132,7 40
HG10008 200 332 165 2 655 132,7 45
HG10010 250 382 165 3 318 132,7 52
HG10012 300 432 165 3 982 132,7 58
Nostoteho: 150 tn (1 348 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus (cc) Männän pinta-ala (cm2) Paino (kg)
HG15002 50 196 205 981 196,3 46
HG15004 100 246 205 1 963 196,3 55
HG15006 150 296 205 2 978 196,3 64
HG15008 200 346 205 3 926 196,3 74
HG15010 250 396 205 4 907 196,3 82
HG15012 300 446 205 5 889 196,3 92
Nostoteho: 200 tn (1 815 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus (cc) Männän pinta-ala (cm2) Paino (kg)
HG20002 50 216 235 1 322 264,4 55
HG20006 150 316 235 3 989 264,4 91
HG20008 200 366 235 5 289 264,4 110
HG20012 300 466 235 7 977 264,4 146
Nostoteho: 300 tn (3 132 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus (cc) Männän pinta-ala (cm2) Paino (kg)
HG30002 50 312 310 2 281 456,2 184
HG30006 150 412 310 6 843 456,2 232
HG30012 300 562 310 13 685 456,2 303
Nostoteho: 400 tn (3 844 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus (cc) Männän pinta-ala (cm2) Paino (kg)
HG40002 50 374 350 2 800 559,9 270
HG40006 150 474 350 8 399 559,9 330
HG40012 300 625 350 17 077 559,9 421
Nostoteho: 500 tn (5 015 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus (cc) Männän pinta-ala (cm2) Paino (kg)
HG50002 50 419 400 3 653 730,6 401
HG50006 150 519 400 10 959 730,6 480
HG50012 300 669 400 21 919 730,6 599
Nostoteho: 600 tn (8 075 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus (cc) Männän pinta-ala (cm2) Paino (kg)
HG60002 50 429 430 4 277 855,3 474
HG60006 150 529 430 12 829 855,3 565
HG60010 250 457 430 21 383 855,3 656
HG60012 300 679 430 25 662 855,3 701
Nostoteho: 800 tn (8 075 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus (cc) Männän pinta-ala (cm2) Paino (kg)
HG80002 50 474 505 5 881 1 176,30 741
HG80006 150 574 505 17 649 1 176,30 868
HG80012 300 724 505 35 281 1 176,30 1 058
Nostoteho: 1 000 tn (10 062 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus (cc) Männän pinta-ala (cm2) Paino (kg)
HG100002 50 564 560 7 329 1 465,70 1 062
HG100006 150 664 560 21 991 1 465,70 1 213
HG100012 300 814 560 43 966 1 465,70 1 439

Brand

BVA Hydraulics

BVA Hydraulics

BVA Hydraulics on ensisijaisesti teollisuuden käyttöön tarkoitettuja hydraulisylintereitä, vakiopumppuja sekä muita erikoistuotteita ja varusteita valmistava yhtiö. Maailmanlaajuista arvostusta nauttivat ja korkeat laatuvaatimukset täyttävät tuotteet ovat erityisen tunnettuja kestävyydestään ja erinomaisesta hinta-laatusuhteestaan. Yhtiön palvelun ja tuotteiden laadun takeena toimii perusteellinen prosessi, jossa jokainen tehtaalta toimitettava tuote koeajetaan ja testataan huolellisesti ennen lopullista toimitusta asiakkaalle. Tutustu valmistajan kotisivuihin >>
BVA Hydraulics

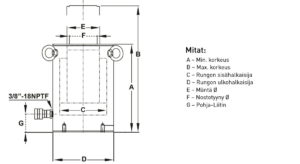

Mitat

Nostoteho: 100 tn (911 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HG10002 130 95 75 54 95 M12 22
HG10004 130 95 75 54 95 M12 22
HG10006 130 95 75 54 95 M12 22
HG10008 130 95 75 54 95 M12 22
HG10010 130 95 75 54 95 M12 22
HG10012 130 95 75 54 95 M12 22
Nostoteho: 150 tn (1 348 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HG15002 158 110 94 61 130 M12 22
HG15004 158 110 94 61 130 M12 22
HG15006 158 110 94 61 130 M12 22
HG15008 158 110 94 61 130 M12 22
HG15010 158 110 94 61 130 M12 22
HG15012 158 110 94 61 130 M12 22
Nostoteho: 200 tn (1 815 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HG20002 183 135 113 67 165 M12 20
HG20006 183 135 113 67 165 M12 20
HG20008 183 135 113 67 165 M12 20
HG20012 183 135 113 67 165 M12 20
Nostoteho: 300 tn (3 132 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HG30002 241 197 177 101 180 M16 36
HG30006 241 197 177 101 180 M16 36
HG30012 241 197 177 101 180 M16 36
Nostoteho: 400 tn (3 844 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HG40002 267 216 196 114 205 M16 36
HG40006 267 216 196 114 205 M16 36
HG40012 267 216 196 114 205 M16 36
Nostoteho: 500 tn (5 015 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HG50002 305 248 228 114 250 M24 38
HG50006 305 248 228 114 250 M24 38
HG50012 305 248 228 114 250 M24 38
Nostoteho: 600 tn (8 075 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HG60002 330 267 247 114 275 M24 38
HG60006 330 267 247 114 275 M24 38
HG60010 330 267 247 114 275 M24 38
HG60012 330 267 247 114 275 M24 38
Nostoteho: 800 tn (8 075 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HG80002 387 317 297 149 330 M24 38
HG80006 387 317 297 149 330 M24 38
HG80012 387 317 297 149 330 M24 38
Nostoteho: 1 000 tn (10 062 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HG100002 432 343 323 174 375 M24 38
HG100006 432 343 323 174 375 M24 38
HG100012 432 343 323 174 375 M24 38

Tuotekortti

Tuotekortti [PDF] Product Sheet [PDF]
