BVA Hydraulics

Yksitoimiset sylinterit lukitusrenkaalla

HLN-SARJA

Yksitoimiset, lukitusrenkaalla varustetut hydraulisylinterit ovat turvallinen ratkaisu pitkäkestoiseen nostotyöhön. Perusmallisto kattaa sylinterit nostotehoalueelta 50–300 tn, minkä lisäksi sylintereitä on saatavana erikoistilauksesta aina 1 000 tonniin saakka.

  • Sylinteri voidaan turvallisesti jättää kuorman alle pitkäksi ajaksi
  • Lukitus toimii koko männän iskunpituuden alueella
  • Korroosiosuojattu mäntä ja sylinterin sisäpinta
  • Toimitukseen sisältyy korkeavirtauksinen pikaliitin ja pölyhattu
  • Suurin työpaine 700 bar



Lisää merkiltä BVA Hydraulics >>

Autamme sinua löytämään oikeat mallit ja ratkaisut myös vakiovalikoimamme ulkopuolelta – otathan rohkeasti yhteyttä!

Tuotetunnus (SKU): HLN Osasto:

Kuvaus





Erityismatalat mallit (sis. 2kpl nostolenkkiä)

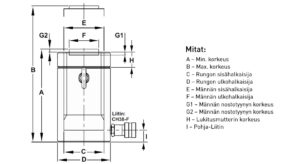

Nimike Nostoteho (tn) Isku (mm) A (mm) B (mm) C (mm) D (mm) E F (mm) G1+G2 (mm) H (mm) I (mm) Öljytilavuus (cc) Männän pinta-ala (cm²) Paino (kg)
HLNF6002 60 50 125 175 105 140 TW105-4N 82 6 28 19 433 86,6 14
HLNF10002 100 50 137 187 136 175 TW135-4N 110 8 31 21 725 144,9 25
HLNF16002 160 45 148 193 171 220 TW170-4N 148 9 40 27 1 031 229,1 41
HLNF20002 200 45 155 200 190 245 TW190-4N 160 10 43 30 1 276 283,6 54
HLNF25002 250 45 159 204 215 275 TW215-4N 185 11 44 32 1 634 363,1 70
HLNF40002 400 45 178 223 267 350 TR267-6 250 11 55 37 2 519,6 559,9 129
Nostoteho 50 tn (sis. 2kpl nostolenkkiä)
Nimike Isku (mm) A (mm) B (mm) C (mm) D (mm) E F (mm) G1+G2 (mm) H (mm) I (mm) Öljytilavuus (cc) Männän pinta-ala (cm²) Paino (kg)
HLN5502 50 165 213 94 124 TW95-6N 71 15 36 28 355 70,9 15
HLN5504 100 213 315 94 124 TW95-6N 71 15 36 28 709 70,9 20
HLN5506 150 264 414 94 124 TW95-6N 71 15 36 28 1 064 70,9 25
HLN5508 200 315 513 94 124 TW95-6N 71 15 36 28 1 418 70,9 30
HLN5510 250 363 615 94 124 TW95-6N 71 15 36 28 1 773 70,9 35
HLN5512 300 414 714 94 124 TW95-6N 71 15 36 28 2 127 70,9 40
Nostoteho 100 tn (sis. 2kpl nostolenkkiä)
Nimike Isku (mm) A (mm) B (mm) C (mm) D (mm) E F (mm) G1+G2 (mm) H (mm) I (mm) Öljytilavuus (cc) Männän pinta-ala (cm²) Paino (kg)
HLN10002 50 188 236 130 165 Tw130-4N 71 15 46 28 664 132,7 30
HLN10004 100 236 338 130 165 Tw130-4N 71 15 46 28 1 327 132,7 39
HLN10006 150 287 437 130 165 Tw130-4N 71 15 46 28 1 991 132,7 47
HLN10008 200 338 536 130 165 Tw130-4N 71 15 46 28 2 654 132,7 56
HLN10010 250 386 638 130 165 Tw130-4N 71 15 46 28 3 318 132,7 64
HLN10012 300 437 737 130 165 Tw130-4N 71 15 46 28 3 981 132,7 73
Nostoteho 150 tn (sis. 2kpl nostolenkkiä)
Nimike Isku (mm) A (mm) B (mm) C (mm) D (mm) E F (mm) G1+G2 (mm) H (mm) I (mm) Öljytilavuus (cc) Männän pinta-ala (cm²) Paino (kg)
HLN15002 50 209 259 160 205 Tw160-4N 130 27 44 39 1 006 201 53
HLN15004 100 259 359 160 205 Tw160-4N 130 27 44 39 2 012 201 66
HLN15006 150 309 459 160 205 Tw160-4N 130 27 44 39 3 018 201 79
HLN15008 200 359 559 160 205 Tw160-4N 130 27 44 39 4 019 201 92
HLN15010 250 409 659 160 205 Tw160-4N 130 27 44 39 5 025 201 105
HLN15012 300 459 759 160 205 Tw160-4N 130 27 44 39 6 031 201 118
Nostoteho 200 tn (sis. 2kpl nostolenkkiä)
Nimike Isku (mm) A (mm) B (mm) C (mm) D (mm) E F (mm) G1+G2 (mm) H (mm) I (mm) Öljytilavuus (cc) Männän pinta-ala (cm²) Paino (kg)
HLN20002 50 243 292 183 235 130 27 50 50 1 322 264,5 82
HLN20004 100 293 393 183 235 130 27 50 50 2 645 264,5 99
HLN20006 150 343 495 183 235 130 27 50 50 3 966 264,5 116
HLN20008 200 394 594 183 235 130 27 50 50 5 293 264,5 133
HLN20010 250 442 693 183 235 130 27 50 50 6 612 264,5 150
HLN20012 300 493 793 183 235 130 27 50 50 7 934 264,5 167
Nostoteho 250 tn (sis. 2kpl nostolenkkiä)
Nimike Isku (mm) A (mm) B (mm) C (mm) D (mm) E F (mm) G1+G2 (mm) H (mm) I (mm) Öljytilavuus (cc) Männän pinta-ala (cm²) Paino (kg)
HLN25002 50 249 299 215 275 150 27 56 50 1 815 363,1 115
HLN25006 150 349 499 215 275 150 27 56 50 5 446 363,1 162
HLN25012 300 499 799 215 275 150 27 56 50 10 891 363,1 231
Nostoteho 300 tn (sis. 2kpl nostolenkkiä)
Nimike Isku (mm) A (mm) B (mm) C (mm) D (mm) E F (mm) G1+G2 (mm) H (mm) I (mm) Öljytilavuus (cc) Männän pinta-ala (cm²) Paino (kg)
HLN30002 50 295 345 241 310 139 30 60 59 2 271 454,3 172
HLN30006 150 395 545 241 310 139 30 60 59 6 814 454,3 231
HLN30012 300 545 845 241 310 139 30 60 59 13 628 454,3 320

Brand

BVA Hydraulics

BVA Hydraulics

BVA Hydraulics on ensisijaisesti teollisuuden käyttöön tarkoitettuja hydraulisylintereitä, vakiopumppuja sekä muita erikoistuotteita ja varusteita valmistava yhtiö. Maailmanlaajuista arvostusta nauttivat ja korkeat laatuvaatimukset täyttävät tuotteet ovat erityisen tunnettuja kestävyydestään ja erinomaisesta hinta-laatusuhteestaan. Yhtiön palvelun ja tuotteiden laadun takeena toimii perusteellinen prosessi, jossa jokainen tehtaalta toimitettava tuote koeajetaan ja testataan huolellisesti ennen lopullista toimitusta asiakkaalle. Tutustu valmistajan kotisivuihin >>
