Kaksitoimiset sylinterit

HD-SARJA

Laadukkaista komponenteista valmistetut kaksitoimiset hydraulisylinterit ovat erinomainen ratkaisu teollisuuden työkohteisiin. Perusmalliston sylinterit kattavat nostotehoalueen 10–100 tn sekä vetotehoalueen 3,4–44 tn, minkä lisäksi sylintereitä on saatavana erikoistilauksesta 2000 tonniin saakka. Lisäksi kaksitoimisia sylintereitä on saatavana 20 ja 30 t:n HDU-sarjan alumiinirunkoisina malleina.

Sisäpuolinen kierre männänpäässä
Männän puhdistusrengas estää sylinterin ja hydraulijärjestelmän likaantumisen
Yksiosainen korkealaatuinen runkorakenne
Korkeavirtauksinen pikaliitin ja pölyhattu toimitetaan mukana
Rungon ulkopuoliselle kierteelle suojus
Korkealaatuinen tukilaakeri estää männän vaurioitumisen mahdollisen sivuttaiskuorman vaikutuksesta
Polyuretaanitiivisteet takaavat maksimaalisen suorituskyvyn ja varmistavat pitkän, huoltovapaan käytön
Korroosionkestävä kromipinnoitettu mäntä
Suurin työpaine 700 bar

Lisää merkiltä BVA Hydraulics >>

Autamme sinua löytämään oikeat mallit ja ratkaisut myös vakiovalikoimamme ulkopuolelta – otathan rohkeasti yhteyttä!

Kuvaus

Nostoteho: 10 tn (100 kN), vetoteho: 3.8 tn (33 kN)
Nimike	Isku (mm)	Lepokorkeus (mm)	Ulkohalkaisija (mm)	Öljytilavuus nosto (cc)	Öljytilvauus veto (cc)	Männän pinta-ala nosto (cm2)	Männän pinta-ala veto (cm2)	Paino (kg)
HD1010	255	409	73	367	122	14,5	4,8	12,1
HD1012	304	458	73	438	146	14,5	4,8	13,6

Nostoteho: 30 tn (288 kN), vetoteho: 16.2 tn (141 kN)
Nimike	Isku (mm)	Lepokorkeus (mm)	Ulkohalkaisija (mm)	Öljytilavuus nosto (cc)	Öljytilvauus veto (cc)	Männän pinta-ala nosto (cm2)	Männän pinta-ala veto (cm2)	Paino (kg)
HD3008	207	389	101	867	426	41,9	20,6	19,5
HD3014	368	550	101	1 542	758	41,9	20,6	27,5

Nostoteho: 50 tn (486 kN), vetoteho: 16.2 tn (141 kN) (sis. 2 kantokahvaa)
Nimike	Isku (mm)	Lepokorkeus (mm)	Ulkohalkaisija (mm)	Öljytilavuus nosto (cc)	Öljytilvauus veto (cc)	Männän pinta-ala nosto (cm2)	Männän pinta-ala veto (cm2)	Paino (kg)
HD5506	157	331	127	1 113	323	70,9	20,6	32
HD5513	335	509	127	2 375	690	70,9	20,6	47,2
HD5520	511	733	127	3 623	1 053	70,9	20,6	66,3

Nostoteho: 75 tn (713 kN), vetoteho: 25.9 tn (227 kN) (sis. 2 kantokahvaa)
Nimike	Isku (mm)	Lepokorkeus (mm)	Ulkohalkaisija (mm)	Öljytilavuus nosto (cc)	Öljytilvauus veto (cc)	Männän pinta-ala nosto (cm2)	Männän pinta-ala veto (cm2)	Paino (kg)
HD7506	155	348	146	1 608	511	103,8	33	42,5
HD7513	333	526	146	3 457	1 099	103,8	33	62,1

Nostoteho: 100 tn (911 kN), vetoteho: 48.6 tn (424 kN) (sis. 2 kantokahvaa)
Nimike	Isku (mm)	Lepokorkeus (mm)	Ulkohalkaisija (mm)	Öljytilavuus nosto (cc)	Öljytilvauus veto (cc)	Männän pinta-ala nosto (cm2)	Männän pinta-ala veto (cm2)	Paino (kg)
HD10006	167	357	177	2 216	1 032	132,7	61,8	62,9
HD10010	257	449	177	3 413	1 591	132,7	61,8	76,7
HD10013	333	524	177	4 419	2 058	132,7	61,8	87,8
HD10018	461	687	177	6 117	2 849	132,7	61,8	112,6

Nostoteho: 150 tn (1 348 kN), vetoteho 66 tn (634 kN) (sis. 2 katokahvaa)
Nimike	Isku (mm)	Lepokorkeus (mm)	Ulkohalkaisija (mm)	Öljytilavuus nosto (cc)	Öljytilvauus veto (cc)	Männän pinta-ala nosto (cm2)	Männän pinta-ala veto (cm2)	Paino (kg)
HD15006	156	386	203	3 065	1 439	196,3	92,4	78,4
HD15013	334	564	203	6 546	3 082	196,3	92,4	111,3

Brand

BVA Hydraulics

BVA Hydraulics

BVA Hydraulics on ensisijaisesti teollisuuden käyttöön tarkoitettuja hydraulisylintereitä, vakiopumppuja sekä muita erikoistuotteita ja varusteita valmistava yhtiö. Maailmanlaajuista arvostusta nauttivat ja korkeat laatuvaatimukset täyttävät tuotteet ovat erityisen tunnettuja kestävyydestään ja erinomaisesta hinta-laatusuhteestaan. Yhtiön palvelun ja tuotteiden laadun takeena toimii perusteellinen prosessi, jossa jokainen tehtaalta toimitettava tuote koeajetaan ja testataan huolellisesti ennen lopullista toimitusta asiakkaalle. Tutustu valmistajan kotisivuihin >>

Tuotekortti

Tuotekortti [PDF] Product Sheet [PDF]

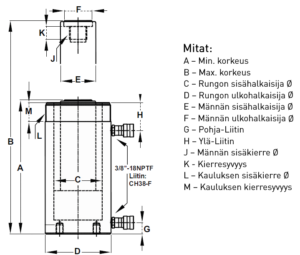

Mitat

Nostoteho: 10 tn (100 kN), vetoteho: 3.8 tn (33 kN)
Nimike	Rungon sisä-Ø C (mm)	Männän Ø E (mm)	Nostotyynyn Ø F (mm)	Pohja – Liitin G (mm)	Rungon kauluksen ulkokierre L	Ulkokierteen pituus M (mm)	Nostotyynyn kierre J	Nostotyynyn kierteen pituus K (mm)	Rungon kiinnityskierteiden reikäväli X (mm)	Rungon kiinnityskierre Y	Rungon kiinnitys kierteen syvyys Z (mm)
HD1010	43	35	35	36	2 1/4”-14UN	26	1”-8UNC	25	33	5/16”-18UNC	15
HD1012	43	35	35	36	2 1/4”-14UN	26	1”-8UNC	25	33	5/16”-18UNC	15

Nostoteho: 30 tn (288 kN), vetoteho: 16.2 tn (141 kN)
Nimike	Rungon sisä-Ø C (mm)	Männän Ø E (mm)	Nostotyynyn Ø F (mm)	Pohja – Liitin G (mm)	Rungon kauluksen ulkokierre L	Ulkokierteen pituus M (mm)	Nostotyynyn kierre J	Nostotyynyn kierteen pituus K (mm)	Rungon kiinnityskierteiden reikäväli X (mm)	Rungon kiinnityskierre Y	Rungon kiinnitys kierteen syvyys Z (mm)
HD3008	73	54	50	42	3 5/16”-12UN	49	1 1/2”-16UN	25	56	1/2”-13UNC	18
HD3014	73	54	50	42	3 5/16”-12UN	49	1 1/2”-16UN	25	56	1/2”-13UNC	18

Nostoteho: 50 tn (486 kN), vetoteho: 16.2 tn (141 kN) (sis. 2 kantokahvaa)
Nimike	Rungon sisä-Ø C (mm)	Männän Ø E (mm)	Nostotyynyn Ø F (mm)	Pohja – Liitin G (mm)	Rungon kauluksen ulkokierre L	Ulkokierteen pituus M (mm)	Nostotyynyn kierre J	Nostotyynyn kierteen pituus K (mm)	Rungon kiinnityskierteiden reikäväli X (mm)	Rungon kiinnityskierre Y	Rungon kiinnitys kierteen syvyys Z (mm)
HD5506	95	80	70	29	5”-12UN	44	1”-12UNF	25	95	1/2”-13UNC	18
HD5513	95	80	70	29	5”-12UN	44	1”-12UNF	25	95	1/2”-13UNC	18
HD5520	95	80	70	29	5”-12UN	44	1”-12UNF	25	95	1/2”-13UNC	18

Nostoteho: 75 tn (713 kN), vetoteho: 25.9 tn (227 kN) (sis. 2 kantokahvaa)
Nimike	Rungon sisä-Ø C (mm)	Männän Ø E (mm)	Nostotyynyn Ø F (mm)	Pohja – Liitin G (mm)	Rungon kauluksen ulkokierre L	Ulkokierteen pituus M (mm)	Nostotyynyn kierre J	Nostotyynyn kierteen pituus K (mm)	Rungon kiinnityskierteiden reikäväli X (mm)	Rungon kiinnityskierre Y	Rungon kiinnitys kierteen syvyys Z (mm)
HD7506	115	95	70	30	5 3/4”-12UN	38	1”-12UNF	38	102	3/4”-10UNC	23
HD7513	115	95	70	30	5 3/4”-12UN	38	1”-12UNF	38	102	3/4”-10UNC	23

Nostoteho: 100 tn (911 kN), vetoteho: 48.6 tn (424 kN) (sis. 2 kantokahvaa)
Nimike	Rungon sisä-Ø C (mm)	Männän Ø E (mm)	Nostotyynyn Ø F (mm)	Pohja – Liitin G (mm)	Rungon kauluksen ulkokierre L	Ulkokierteen pituus M (mm)	Nostotyynyn kierre J	Nostotyynyn kierteen pituus K (mm)	Rungon kiinnityskierteiden reikäväli X (mm)	Rungon kiinnityskierre Y	Rungon kiinnitys kierteen syvyys Z (mm)
HD10006	130	95	75	31	6 7/8”-12N	51	1 3/4”-12UN	35	139	3/4”-10UNC	25
HD10010	130	95	75	31	6 7/8”-12N	51	1 3/4”-12UN	38	139	3/4”-10UNC	25
HD10013	130	95	75	31	6 7/8”-12UN	51	1 3/4”-12UN	35	139	3/4”-10UNC	25
HD10018	130	95	75	38	6 7/8”-12UN	51	1 3/4”-12UN	35	139	3/4”-10UNC	25

Nostoteho: 150 tn (1 348 kN), vetoteho 66 tn (634 kN) (sis. 2 katokahvaa)
Nimike	Rungon sisä-Ø C (mm)	Männän Ø E (mm)	Nostotyynyn Ø F (mm)	Pohja – Liitin G (mm)	Rungon kauluksen ulkokierre L	Ulkokierteen pituus M (mm)	Nostotyynyn kierre J	Nostotyynyn kierteen pituus K (mm)	Rungon kiinnityskierteiden reikäväli X (mm)	Rungon kiinnityskierre Y	Rungon kiinnitys kierteen syvyys Z (mm)
HD15006	158	115	115	50	8”-12UN	60	3 3/8”-16UN	36	159	3/4”-16UNF	25
HD15013	158	115	115	50	8”-12UN	60	3 3/8”-16UN	36	159	3/4”-16UNF	25
