Kaksitoimiset suuritehoiset sylinterit

HDG-SARJA

BVA:n korkean nostokapasiteetin omaavien hydraulisylinterien jokainen yksityiskohta on suunniteltu suurten kuormien asettamien vaatimusten mukaisesti. Mallisto kattaa sylinterit nostotehoalueelta 100–1000 tn sekä vetotehoalueelta 40–370 tn. Suuret tehoalueet tekevät sylintereistä ihanteellisen työkalun äärimmäisen raskaaseen työntö- ja vetotyöskentelyyn.

  • Yksiosainen ja korkealaatuinen runkorakenne
  • Lämpökäsitelty ja kromipinnoitettu terässylinteri
  • Naarmuuntumaton, kovakromipinnoitettu mäntä on erittäin kestävä ja korroosiosuojattu
  • Rungon pohjassa kiinnityskierteet
  • Männän puhdistusrengas estää sylinterin ja hydraulijärjestelmän likaantumisen
  • 3/8”:n korkeavirtauksinen pikaliitin ja pölyhattu toimitetaan mukana
  • Suurin työpaine 700 bar



Lisää merkiltä BVA Hydraulics >>

Autamme sinua löytämään oikeat mallit ja ratkaisut myös vakiovalikoimamme ulkopuolelta – otathan rohkeasti yhteyttä!

Tuotetunnus (SKU): HDG Osasto:

Kuvaus



Nostoteho: 100 tn (911 kN), vetoteho: 44 tn (419 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus nosto (cc) Öljytilavuus veto (cc) Männän pinta-ala nosto (cm2) Männän pinta-ala veto (cm2) Paino (kg)
HDG10002 50 182 165 664 309 132,7 61,9 28
HDG10004 100 232 165 1 327 618 132,7 61,9 34
HDG10006 150 282 165 1 991 928 132,7 61,9 40
HDG10008 200 332 165 2 655 1 237 132,7 61,9 45
HDG10010 250 382 165 3 318 1 546 132,7 61,9 52
HDG10012 300 432 165 3 982 1 856 132,7 61,9 58
Nostoteho: 150 tn (1 348 kN), vetoteho: 72 tn (695 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus nosto (cc) Öljytilavuus veto (cc) Männän pinta-ala nosto (cm2) Männän pinta-ala veto (cm2) Paino (kg)
HDG15002 50 196 205 981 506 196,3 101,3 46
HDG15004 100 246 205 1 963 1 013 196,3 101,3 55
HDG15006 150 296 205 2 978 1 447 196,3 101,3 64
HDG15008 200 346 205 3 926 2 025 196,3 101,3 74
HDG15010 250 396 205 4 907 2 531 196,3 101,3 82
HDG15012 300 446 205 5 889 3 038 196,3 101,3 92
Nostoteho: 200 tn (1 816 kN), vetoteho: 85 tn (833 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus nosto (cc) Öljytilavuus veto (cc) Männän pinta-ala nosto (cm2) Männän pinta-ala veto (cm2) Paino (kg)
HDG20002 50 216 235 1 322 606 264,5 121,3 55
HDG20006 150 316 235 3 989 1 905 264,5 121,3 91
HDG20008 200 366 235 5 289 2 426 264,5 121,3 110
HDG20012 300 466 235 7 977 3 809 264,5 121,3 146
Nostoteho: 300 tn (3 132 kN), vetoteho: 104 tn (1 039 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus nosto (cc) Öljytilavuus veto (cc) Männän pinta-ala nosto (cm2) Männän pinta-ala veto (cm2) Paino (kg)
HDG30002 50 312 310 2 281 757 456,2 151,4 184
HDG30006 150 412 310 6 843 2 270 456,2 151,4 232
HDG30012 300 562 310 13 685 4 541 456,2 151,4 303
Nostoteho: 400 tn (3 844 kN), vetoteho: 135 tn (1 352 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus nosto (cc) Öljytilavuus veto (cc) Männän pinta-ala nosto (cm2) Männän pinta-ala veto (cm2) Paino (kg)
HDG40002 50 374 350 2 800 967 559,9 196,9 270
HDG40006 150 474 350 8 399 2 902 559,9 196,9 330
HDG40012 300 625 350 17 077 6 004 559,9 196,9 421
Nostoteho: 500 tn (5 016 kN), vetoteho: 170 tn (1 700 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus nosto (cc) Öljytilavuus veto (cc) Männän pinta-ala nosto (cm2) Männän pinta-ala veto (cm2) Paino (kg)
HDG50002 50 419 400 3 653 1 238 730,7 247,7 401
HDG50006 150 519 400 10 959 3 713 730,7 247,7 480
HDG50012 300 669 400 21 919 7 427 730,7 247,7 599
Nostoteho: 600 tn (5 871 kN), vetoteho: 203 tn (2 028 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus nosto (cc) Öljytilavuus veto (cc) Männän pinta-ala nosto (cm2) Männän pinta-ala veto (cm2) Paino (kg)
HDG60002 50 429 430 4 277 1 477 855,3 295,4 474
HDG60006 150 529 430 12 829 4 431 855,3 295,4 565
HDG60010 250 629 430 19 422 6 643 855,3 295,4 630
HDG60012 300 679 430 25 662 8 862 855,3 295,4 701
Nostoteho: 800 tn (8 073 kN), vetoteho: 266 tn (2 657 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus nosto (cc) Öljytilavuus veto (cc) Männän pinta-ala nosto (cm2) Männän pinta-ala veto (cm2) Paino (kg)
HDG80002 50 474 505 5 881 1 935 1 176 387,1 741
HDG80006 150 574 505 17 649 5 806 1 176 387,1 868
HDG80012 300 724 505 35 281 11 611 1 176 387,1 1 058
Nostoteho: 1 000 tn (10 062 kN), vetoteho: 373 tn (3 719 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus nosto (cc) Öljytilavuus veto (cc) Männän pinta-ala nosto (cm2) Männän pinta-ala veto (cm2) Paino (kg)
HDG100002 50 564 560 7 329 2 709 1 465 541,8 1 062
HDG100006 150 664 560 21 991 8 126 1 465 541,8 1 213
HDG100012 300 814 560 43 966 16 252 1 465 541,8 1 439

Brand

BVA Hydraulics

BVA Hydraulics

BVA Hydraulics on ensisijaisesti teollisuuden käyttöön tarkoitettuja hydraulisylintereitä, vakiopumppuja sekä muita erikoistuotteita ja varusteita valmistava yhtiö. Maailmanlaajuista arvostusta nauttivat ja korkeat laatuvaatimukset täyttävät tuotteet ovat erityisen tunnettuja kestävyydestään ja erinomaisesta hinta-laatusuhteestaan. Yhtiön palvelun ja tuotteiden laadun takeena toimii perusteellinen prosessi, jossa jokainen tehtaalta toimitettava tuote koeajetaan ja testataan huolellisesti ennen lopullista toimitusta asiakkaalle. Tutustu valmistajan kotisivuihin >>
BVA Hydraulics

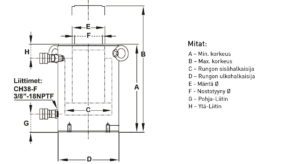

Mitat

Nostoteho: 100 tn (911 kN), vetoteho: 44 tn (419 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Ylä – Liitin H (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HDG10002 130 95 75 54 48 95 M12 22
HDG10004 130 95 75 54 48 95 M12 22
HDG10006 130 95 75 54 48 95 M12 22
HDG10008 130 95 75 54 48 95 M12 22
HDG10010 130 95 75 54 48 95 M12 22
HDG10012 130 95 75 54 48 95 M12 22
Nostoteho: 150 tn (1 348 kN), vetoteho: 72 tn (695 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Ylä – Liitin H (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HDG15002 158 110 94 61 56 130 M12 22
HDG15004 158 110 94 61 56 130 M12 22
HDG15006 158 110 94 61 56 130 M12 22
HDG15008 158 110 94 61 56 130 M12 22
HDG15010 158 110 94 61 56 130 M12 22
HDG15012 158 110 94 61 56 130 M12 22
Nostoteho: 200 tn (1 816 kN), vetoteho: 85 tn (833 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Ylä – Liitin H (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HDG20002 183 135 113 67 56 165 M12 20
HDG20006 183 135 113 67 56 165 M12 20
HDG20008 183 135 113 67 56 165 M12 20
HDG20012 183 135 113 67 56 165 M12 20
Nostoteho: 300 tn (3 132 kN), vetoteho: 104 tn (1 039 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Ylä – Liitin H (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HDG30002 241 197 177 101 75 180 M16 36
HDG30006 241 197 177 101 75 180 M16 36
HDG30012 241 197 177 101 75 180 M16 36
Nostoteho: 400 tn (3 844 kN), vetoteho: 135 tn (1 352 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Ylä – Liitin H (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HDG40002 267 216 196 114 105 205 M16 36
HDG40006 267 216 196 114 105 205 M16 36
HDG40012 267 216 196 114 105 205 M16 36
Nostoteho: 500 tn (5 016 kN), vetoteho: 170 tn (1 700 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Ylä – Liitin H (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HDG50002 305 248 228 114 135 250 M24 38
HDG50006 305 248 228 114 135 250 M24 38
HDG50012 305 248 228 114 135 250 M24 38
Nostoteho: 600 tn (5 871 kN), vetoteho: 203 tn (2 028 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Ylä – Liitin H (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HDG60002 330 267 247 114 135 275 M24 38
HDG60006 330 267 247 114 135 275 M24 38
HDG60010 330 267 247 114 135 275 M24 38
HDG60012 330 267 247 114 135 275 M24 38
Nostoteho: 800 tn (8 073 kN), vetoteho: 266 tn (2 657 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Ylä – Liitin H (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HDG80002 387 317 297 149 135 330 M24 38
HDG80006 387 317 297 149 135 330 M24 38
HDG80012 387 317 297 149 135 330 M24 38
Nostoteho: 1 000 tn (10 062 kN), vetoteho: 373 tn (3 719 kN)
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn Ø F (mm) Pohja – Liitin G (mm) Ylä – Liitin H (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm)
HDG100002 432 343 323 174 170 375 M24 38
HDG100006 432 343 323 174 170 375 M24 38
HDG100012 432 343 323 174 170 375 M24 38
