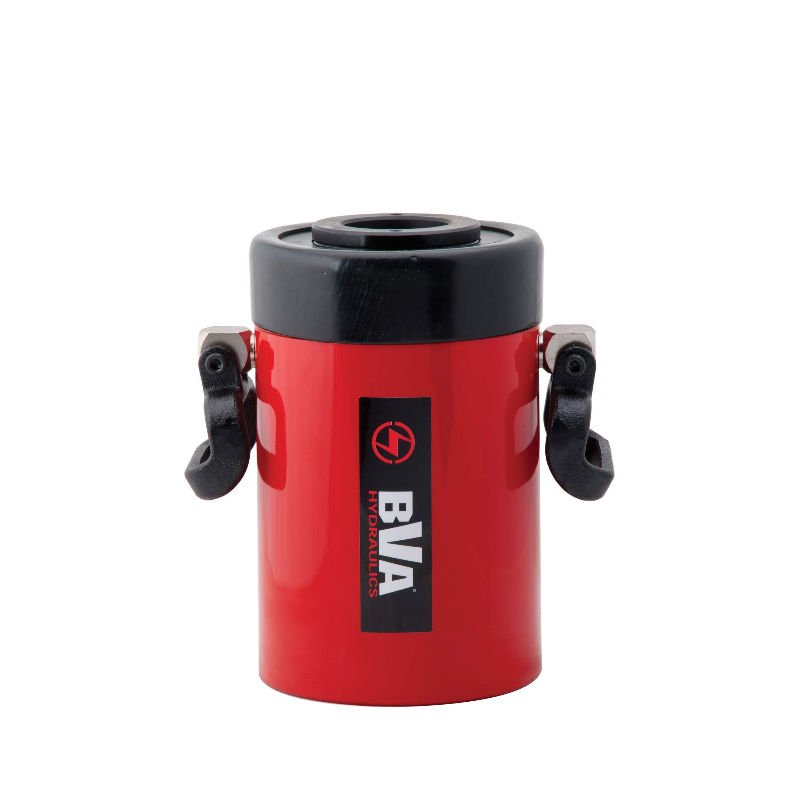

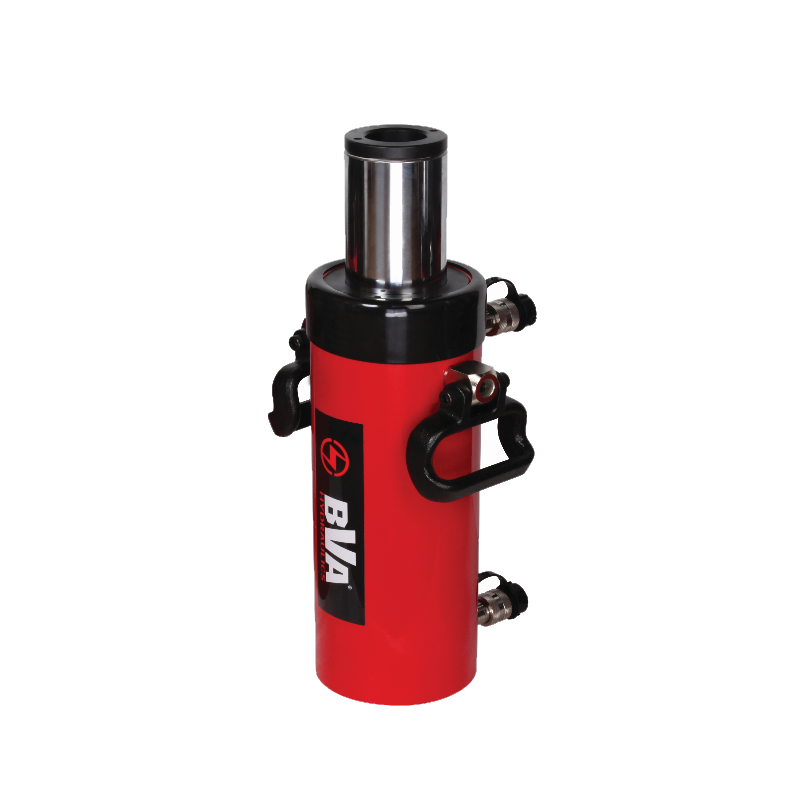

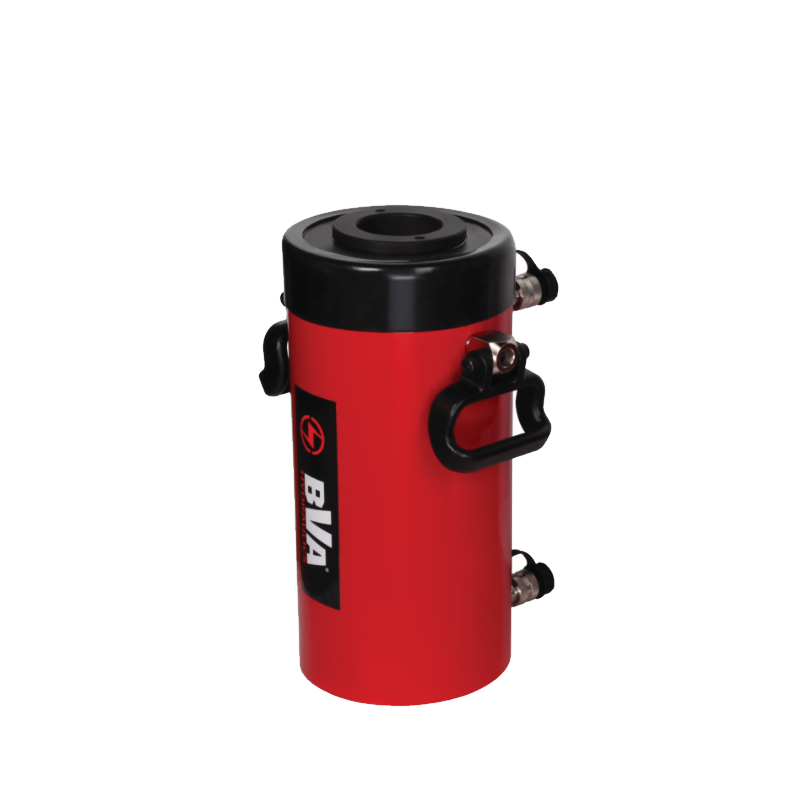

Kaksitoimiset reikäsylinterit

HDC-SARJA

BVA:n laadukkaat kaksitoimiset reikäsylinterit soveltuvat laajaan käyttöön teollisuuden eri työkohteissa. Perusmallisto kattaa nostotehoalueen 30–145 tn sekä vetotehoalueen 18–65 tn. Lisäksi sylintereitä on saatavana erikoistilauksesta 1000 tonniin saakka.

Rungossa ulkokierteet kiinnitystä varten
Männän puhdistusrenkaat estävät epäpuhtauksien pääsyn hydraulijärjestelmään
3/8”:n korkeavirtauksinen pikaliitin ja pölyhattu sisältyvät toimitukseen
Suurin työpaine on 700 bar

Lisää merkiltä BVA Hydraulics >>

Autamme sinua löytämään oikeat mallit ja ratkaisut myös vakiovalikoimamme ulkopuolelta – otathan rohkeasti yhteyttä!

Kuvaus

Nostoteho: 30 tn (280 kN), vetoteho: 18 tn (176 kN)
Nimike	Isku (mm)	Lepokorkeus (mm)	Ulkohalkaisija (mm)	Reiän Ø (mm)	Öljytilavuus nosto (cc)	Öljytilavuus veto (cc)	Männän pinta-ala nosto (cm2)	Männän pinta-ala veto (cm2)	Paino (kg)
HDC3007	178	331	114	33	492	328	41	26	19,5
HDC3010	257	432	114	33	1 051	658	41	26	25,7

Nostoteho: 60 tn (578 kN), vetoteho: 40 tn (385 kN)
Nimike	Isku (mm)	Lepokorkeus (mm)	Ulkohalkaisija (mm)	Reiän Ø (mm)	Öljytilavuus nosto (cc)	Öljytilavuus veto (cc)	Männän pinta-ala nosto (cm2)	Männän pinta-ala veto (cm2)	Paino (kg)
HDC6003	89	248	159	54	750	500	84	56	29,8
HDC6006	165	324	159	54	1 390	926	84	56	36,8
HDC6010	257	438	159	54	2 165	1 443	84	56	51

Nostoteho: 100 tn (981 kN), vetoteho: 64 tn (625 kN)
Nimike	Isku (mm)	Lepokorkeus (mm)	Ulkohalkaisija (mm)	Reiän Ø (mm)	Öljytilavuus nosto (cc)	Öljytilavuus veto (cc)	Männän pinta-ala nosto (cm2)	Männän pinta-ala veto (cm2)	Paino (kg)
HDC10001	38	165	213	79	545	347	143	91	33,4
HDC10003	76	254	213	79	1 086	694	143	91	51,4
HDC10006	152	343	213	79	2 169	1 388	143	91	69,5
HDC10010	257	461	213	79	3 679	2 345	143	91	90,2

Nostoteho: 145 tn (1 407 kN), vetoteho: 75 tn (733 kN)
Nimike	Isku (mm)	Lepokorkeus (mm)	Ulkohalkaisija (mm)	Reiän Ø (mm)	Öljytilavuus nosto (cc)	Öljytilavuus veto (cc)	Männän pinta-ala nosto (cm2)	Männän pinta-ala veto (cm2)	Paino (kg)
HDC15008	203	349	248	79	4 247	2 170	205	107	108,5

Brand

BVA Hydraulics

BVA Hydraulics

BVA Hydraulics on ensisijaisesti teollisuuden käyttöön tarkoitettuja hydraulisylintereitä, vakiopumppuja sekä muita erikoistuotteita ja varusteita valmistava yhtiö. Maailmanlaajuista arvostusta nauttivat ja korkeat laatuvaatimukset täyttävät tuotteet ovat erityisen tunnettuja kestävyydestään ja erinomaisesta hinta-laatusuhteestaan. Yhtiön palvelun ja tuotteiden laadun takeena toimii perusteellinen prosessi, jossa jokainen tehtaalta toimitettava tuote koeajetaan ja testataan huolellisesti ennen lopullista toimitusta asiakkaalle. Tutustu valmistajan kotisivuihin >>

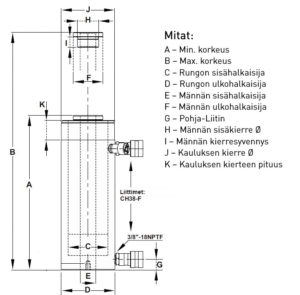

Mitat

Nostoteho: 30 tn (280 kN), vetoteho: 18 tn (176 kN)
Nimike	Keskiputken Ø C (mm)	Ulko-Ø F (mm)	Pohja – Liitin G (mm)	Ylä – Liitin L (mm)	Sisäkierre H	Sisäkierteen pituus I (mm)	Rungon kauluksen ulkokierre J	Ulkokierteen pituus K (mm)	Rungon kiinnityskierteiden reikäväli X (mm)	Rungon kiinnityskierteiden kierre Y	Rungon kiinnityskierteiden syvyys Z (mm)
HDC3007	85	63	23	60	1 13/16”-16UN	24	4 1/2″-12N	42	92	3/8″-16UNC	14
HDC3010	85	63	23	60	1 13/16”-16UN	24	4 1/2″-12N	42	92	3/8″-16UNC	14

Nostoteho: 60 tn (578 kN), vetoteho: 40 tn (385 kN)
Nimike	Keskiputken Ø C (mm)	Ulko-Ø F (mm)	Pohja – Liitin G (mm)	Ylä – Liitin L (mm)	Sisäkierre H	Sisäkierteen pituus I (mm)	Rungon kauluksen ulkokierre J	Ulkokierteen pituus K (mm)	Rungon kiinnityskierteiden reikäväli X (mm)	Rungon kiinnityskierteiden kierre Y	Rungon kiinnityskierteiden syvyys Z (mm)
HDC6003	125	92	27	67	2 3/4″-16UN	21	6 1/4″-12N	49	130	1/2″ 13UNC	14
HDC6006	125	92	27	67	2 3/4″-16UN	21	6 1/4″-12N	49	130	1/2″ 13UNC	14
HDC6010	125	92	27	67	2 3/4″-16UN	21	6 1/4″-12N	49	130	1/2″ 13UNC	14

Nostoteho: 100 tn (981 kN), vetoteho: 64 tn (625 kN)
Nimike	Keskiputken Ø C (mm)	Ulko-Ø F (mm)	Pohja – Liitin G (mm)	Ylä – Liitin L (mm)	Sisäkierre H	Sisäkierteen pituus I (mm)	Rungon kauluksen ulkokierre J	Ulkokierteen pituus K (mm)	Rungon kiinnityskierteiden reikäväli X (mm)	Rungon kiinnityskierteiden kierre Y	Rungon kiinnityskierteiden syvyys Z (mm)
HDC10001	165	125	27	44	4″- 16UN	27	–	–	178	5/8″ 11UNC	19
HDC10003	165	125	27	86	4″- 16UN	27	8 3/8″-12N	60	178	5/8″ 11UNC	19
HDC10006	165	125	27	86	4″- 16UN	27	8 3/8″-12N	60	178	5/8″ 11UNC	19
HDC10010	165	125	27	86	4″- 16UN	27	8 3/8″-12N	60	178	5/8″ 11UNC	19

Nostoteho: 145 tn (1 407 kN), vetoteho: 75 tn (733 kN)
Nimike	Keskiputken Ø C (mm)	Ulko-Ø F (mm)	Pohja – Liitin G (mm)	Ylä – Liitin L (mm)	Sisäkierre H	Sisäkierteen pituus I (mm)	Rungon kauluksen ulkokierre J	Ulkokierteen pituus K (mm)	Rungon kiinnityskierteiden reikäväli X (mm)	Rungon kiinnityskierteiden kierre Y	Rungon kiinnityskierteiden syvyys Z (mm)
HDC15008	190	150	38	60	4 1/4”- 12N	35	–	–	–	–	–
