Yksitoimiset litteät sylinterit

HF-SARJA

Litteiden hydraulisylinterien valikoimasta löytyvät oikeat ratkaisut kohteisiin, joihin perinteiset sylinterimallit eivät mahdu. Sylinterit sisältävät voimakkaan jousen, joka nopeuttaa männän palautumista alkuasentoon. Mallisto kattaa sylinterit nostotehoalueelta 5–150 tn. Lisäksi valikoimistamme löytyy valmiita tarvikesalkkuja, joissa sylinterin mukana toimitetaan magneettilukituksella varustettu kolmen tai neljän korotuspalan sarja.

  • Runko valmistettu erittäin korkealaatuisesta työkaluteräksestä
  • Suurin työpaine 700 bar
  • Sylinterit toimitetaan korkeavirtauksisella pikaliittimellä ja pölyhatulla
  • 75, 100 ja 150 tn:n sylintereissä kantokahvat sisältyvät toimitukseen



Lisää merkiltä BVA Hydraulics >>

Autamme sinua löytämään oikeat mallit ja ratkaisut myös vakiovalikoimamme ulkopuolelta – otathan rohkeasti yhteyttä!

Tuotetunnus (SKU): HF Osasto:

Kuvaus



Yksitoimiset litteät sylinterit
Nimike Nostoteho tn (kN) Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus (cc) Männän pinta-ala (cm2) Paino (kg)
HF0500 5 (49) 16 41 60 x 40 11 7,1 0,9
HF0503 5 (49) 6 32 61 x 41 4 7,1 0,6
HF1005 10 (104) 11 43 84 x 56 17 15,2 1,5
HF2005 20 (194) 11 51 102 x 76 31 28,3 2,7
HF3005 30 (288) 13 59 117 x 97 54 41,9 4,4
HF5006 45 (437) 16 67 140 x 114 102 63,6 6,8
HF7506 75 (726) 16 80 165 x 140 166 103,9 11,5
HF10006 90 (870) 16 86 177 x 152 203 126,7 14,3
HF15006 150 (1 359) 16 100 215 x 190 316 197,9 24,2
Tarvikesetit
Nimike Nostoteho tn (kN) Sisältyvä sylinteri Korotuspala 1 (mm) Korotuspala 2 (mm) Korotuspala 3 (mm) Korotuspala 4 (mm) Paino (kg)
HF0535B 5 (49) HF0503 4 11 23 30 2,5
HF1005B 10 (104) HF1005 10 20 40 4,2
HF2005B 20 (194) HF2005 10 20 40 6,8
HF3005B 30 (288) HF3005 10 20 40 9,5
HF5006B 45 (437) HF5006 10 20 40 14,7

Brand

BVA Hydraulics

BVA Hydraulics

BVA Hydraulics on ensisijaisesti teollisuuden käyttöön tarkoitettuja hydraulisylintereitä, vakiopumppuja sekä muita erikoistuotteita ja varusteita valmistava yhtiö. Maailmanlaajuista arvostusta nauttivat ja korkeat laatuvaatimukset täyttävät tuotteet ovat erityisen tunnettuja kestävyydestään ja erinomaisesta hinta-laatusuhteestaan. Yhtiön palvelun ja tuotteiden laadun takeena toimii perusteellinen prosessi, jossa jokainen tehtaalta toimitettava tuote koeajetaan ja testataan huolellisesti ennen lopullista toimitusta asiakkaalle. Tutustu valmistajan kotisivuihin >>
BVA Hydraulics

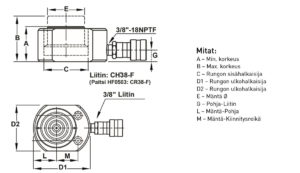

Mitat

Yksitoimiset litteät sylinterit
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Pohja – Liitin G (mm) Mäntä – Liitin L (mm) Mäntä – Kiinnitysreikä M (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierre Y Rungon kiinnityskierteen syvyys Z (mm) Kierteen syvyys (mm)
HF0500 30 25 19 20 22 28 5 10 6
HF0503 30 25 18 20 22 28 5 8 4
HF1005 44 38 20 28 34 37 7 11 8
HF2005 60 51 19 39 40 49 10 15 10
HF3005 73 64 20 48 44 52 10 16 11
HF5006 90 70 20 57 54 67 11 19 13
HF7506 115 90 20 70 67 76 13 21 14
HF10006 127 90 20 76 75 76 13 21 14
HF15006 159 118 24 3,75 95 117 13 21 14
