Kaksitoimiset tarkkuussylinterit

HPD-SARJA

Korkean tarkkuuden kaksitoimiset hydraulisylinterit soveltuvat hyvin erilaisiin työntämistä ja vetämistä vaativiin kohteisiin erityisesti tuotantotyössä. Sylinterien männän pää on varustettu ulkokierteellä sekä rungon pohja sisäkierteillä, jotka mahdollistavat sylinterien helpon kiinnittämisen esimerkiksi tuotantolaitteisiin. Mallisto kattaa sylinterit nostotehoalueelta 8–15 tn sekä vetotehoalueelta 4,5–7,1 tn.

  • Runko valmistettu korkealaatuisesta työkaluteräksestä
  • Korkealaatuinen tukilaakeri estää männän vaurioitumisen mahdollisen sivuttaiskuormituksen vaikutuksesta
  • Männän päässä ja rungon pohjassa ulkokierteet
  • Polyuretaanitiivisteet takaavat maksimaalisen suorituskyvyn ja pitkän huoltovapaan toiminnan
  • Toimitukseen sisältyy korkeavirtauksinen pikaliitin ja pölyhattu
  • Suurin työpaine 700 bar



Lisää merkiltä BVA Hydraulics >>

Autamme sinua löytämään oikeat mallit ja ratkaisut myös vakiovalikoimamme ulkopuolelta – otathan rohkeasti yhteyttä!

Tuotetunnus (SKU): HPD Osasto:

Kuvaus



Nostoteho: 9 tn (78 kN), vetoteho: 4,5 tn (44 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus nosto (cc) Öljytilavuus veto (cc) Männän pinta-ala nosto (cm2) Männän  pinta-ala veto (cm2) Paino (kg)
HPD0906 155 350 64 175 99 11,4 6,5 6,6
HPD0910 257 452 64 291 165 11,4 6,5 8,4
Nostoteho: 16 tn (139 kN), vetoteho: 7,1 tn (69 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Öljytilavuus nosto (cc) Öljytilavuus veto (cc) Männän pinta-ala nosto (cm2) Männän  pinta-ala veto (cm2) Paino (kg)
HPD1606 159 389 76 322 160 20,3 10,1 10
HPD1610 260 490 76 527 262 20,3 10,1 12,8

Brand

BVA Hydraulics

BVA Hydraulics

BVA Hydraulics on ensisijaisesti teollisuuden käyttöön tarkoitettuja hydraulisylintereitä, vakiopumppuja sekä muita erikoistuotteita ja varusteita valmistava yhtiö. Maailmanlaajuista arvostusta nauttivat ja korkeat laatuvaatimukset täyttävät tuotteet ovat erityisen tunnettuja kestävyydestään ja erinomaisesta hinta-laatusuhteestaan. Yhtiön palvelun ja tuotteiden laadun takeena toimii perusteellinen prosessi, jossa jokainen tehtaalta toimitettava tuote koeajetaan ja testataan huolellisesti ennen lopullista toimitusta asiakkaalle. Tutustu valmistajan kotisivuihin >>
BVA Hydraulics

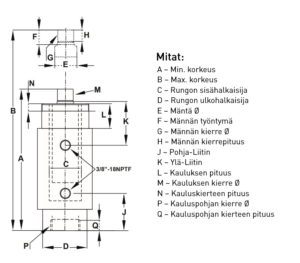

Mitat

Nostoteho: 9 tn, vetoteho: 4,5 tn
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn ulkonema männästä F (mm) Männän kierre G Männän kierteen pituus H (mm) Pohja – Liitin J (mm) Ylä – Liitin K (mm) Kauluksen pituus L (mm) Kauluksen kierre M Kauluksen kierteen pituus N (mm) Sisäkierre P Sisäkierteen pituus Q (mm)
HPD0906 38 25 25 3/4″-16N 19 38 56 38 2″-12N 15 1 11/16″-18N 35
HPD0910 38 25 25 3/4″-16N 19 38 56 38 2″-12N 15 1 11/16″-18N 35
Nostoteho: 16 tn, vetoteho: 7,1 tn
Nimike Rungon sisä-Ø C (mm) Männän Ø E (mm) Nostotyynyn ulkonema männästä F (mm) Männän kierre G Männän kierteen pituus H (mm) Pohja – Liitin J (mm) Ylä – Liitin K (mm) Kauluksen pituus L (mm) Kauluksen kierre M Kauluksen kierteen pituus N (mm) Sisäkierre P Sisäkierteen pituus Q (mm)
HPD1606 51 36 29 1 1/8″-12N 25 54 73 54 2 5/8″-16N 25 2 3/16″-16N 41
HPD1610 51 36 29 1 1/8″-12N 25 54 73 54 2 5/8″-16N 25 2 3/16″-16N 41
