Kaksitoimiset alu-reikäsylinterit

HUDC-SARJA

BVA:n kaksitoimisten, alumiinisten reikäsylinterien mallisto kattaa nostotehoalueen 30–150 tn sekä vetotehoalueen 10–55 tn. Laatutasoltaan ja ominaisuuksiltaan alumiinirunkoiset reikäsylinterit vastaavat täysin teräsrunkoisia sylintereitä mutta valmistusmateriaalinsa ansiosta ne ovat huomattavasti kevyempiä ja siten helpommin liikuteltavissa. Kulutusta kestävä pintakäsittely takaa sylintereille pitkän käyttöiän.

Männän jousipalautteinen paluuliike
Kevyt rakenne
Suurin työpaine 700 bar
Kahvat kaikissa malleissa

Lisää merkiltä BVA Hydraulics >>

Autamme sinua löytämään oikeat mallit ja ratkaisut myös vakiovalikoimamme ulkopuolelta – otathan rohkeasti yhteyttä!

Kuvaus

Nostoteho: 30 tn (281 kN), vetoteho: 13 tn (89 kN)

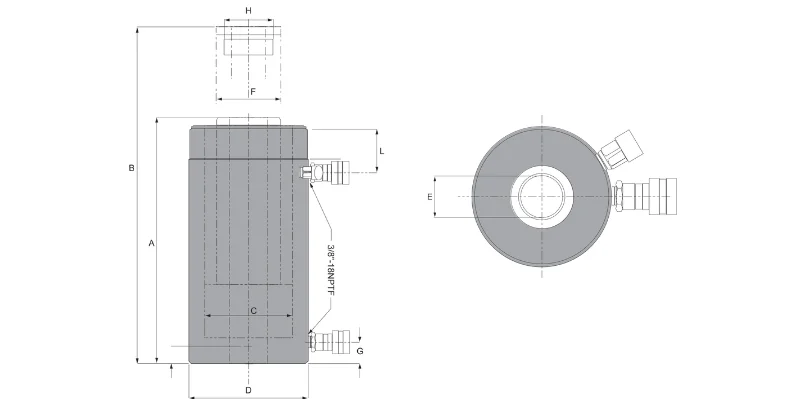

Nimike	Isku (mm)	Lepokorkeus A (mm)	C (mm)	Ulkohalkaisija D (mm)	Reiän sisä-Ø E (mm)	F (mm)	G (mm)	L (mm)	Öljytilavuus nosto (cc)	Öljytilavuus veto (cc)	Männän pinta-ala nosto (cm²)	Männän pinta-ala veto (cm²)	Paino (kg)
HUDC3002	50	180	72,2	140	38	59,7	51	51	208	67	41	13	9
HUDC3004	101	231	72,2	140	38	59,7	51	51	416	133	41	13	11
HUDC3006	152	282	72,2	140	38	59,7	51	51	624	200	41	13	14
HUDC3010	254	394	72,2	140	38	59,7	51	51	1 040	332	41	13	18

Nostoteho: 50 tn (456 kN), vetoteho: 22 tn (151 (kN)
Nimike	Isku (mm)	Lepokorkeus (mm)	C (mm)	Ulkohalkaisija D (mm)	Reiän sisä-Ø E (mm)	F (mm)	G (mm)	L (mm)	Öljytilavuus nosto (cc)	Öljytilavuus veto (cc)	Männän pinta-ala nosto (cm²)	Männän pinta-ala veto (cm²)	Paino (kg)
HUDC5002	50	180	92	191	54	75,1	51	51	337	112	66,5	22,1	15
HUDC5004	100	231	92	191	54	75,1	51	51	675	225	66,5	22,1	19
HUDC5006	152	282	92	191	54	75,1	51	51	1 013	337	66,5	22,1	23
HUDC5010	254	384	92	191	54	75,1	51	51	1 689	563	66,5	22,1	30

Nostoteho: 75 tn (674 kN), vetoteho: 40 tn (275 kN)
Nimike	Isku (mm)	Lepokorkeus (mm)	C (mm)	Ulkohalkaisija D (mm)	Reiän sisä-Ø E (mm)	F (mm)	G (mm)	L (mm)	Öljytilavuus nosto (cc)	Öljytilavuus veto (cc)	Männän pinta-ala nosto (cm²)	Männän pinta-ala veto (cm²)	Paino (kg)
HUDC7502	50	245	111,9	229	70	86	64	51	499	203	98,3	40,1	24
HUDC7504	100	295	111,9	229	70	86	64	51	998	407	98,3	40,1	32
HUDC7506	152	346	111,9	229	70	86	64	51	1 497	611	98,3	40,1	39
HUDC7510	254	448	111,9	229	70	86	64	51	2 495	1 019	98,3	40,1	45

Nostoteho: 100 tn (955 kN), vetoteho: 48 tn (332 kN)
Nimike	Isku (mm)	Lepokorkeus (mm)	C (mm)	Ulkohalkaisija D (mm)	Reiän sisä-Ø E (mm)	F (mm)	G (mm)	L (mm)	Öljytilavuus nosto (cc)	Öljytilavuus veto (cc)	Männän pinta-ala nosto (cm²)	Männän pinta-ala veto (cm²)	Paino (kg)
HUDC10002	50	257	133,2	279	89	107,6	64	51	707	246	139,3	48,5	42
HUDC10004	100	308	133,2	279	89	107,6	64	51	1 415	492	139,3	48,5	49
HUDC10006	152	359	133,2	279	89	107,6	64	51	2 123	738	139,3	48,5	56
HUDC10010	254	461	133,2	279	89	107,6	64	64	3 539	1 230	139,3	48,5	65

Nostoteho: 150 tn (1 328 kN), vetoteho: 71 tn (487 kN)
Nimike	Isku (mm)	Lepokorkeus (mm)	C (mm)	Ulkohalkaisija D (mm)	Reiän sisä-Ø E (mm)	F (mm)	G (mm)	L (mm)	Öljytilavuus nosto (cc)	Öljytilavuus veto (cc)	Männän pinta-ala nosto (cm²)	Männän pinta-ala veto (cm²)	Paino (kg)
HUDC15002	50	257	157	304	89	125	64	51	1 004	295	193,6	71	52
HUDC15004	100	308	157	304	89	125	64	51	2 008	590	193,6	71	61
HUDC15006	152	359	157	304	89	125	64	51	3 012	885	193,6	71	72
HUDC15010	254	461	157	304	88	125	64	64	5 021	1 475	193,6	71	82

Brand

BVA Hydraulics

BVA Hydraulics

BVA Hydraulics on ensisijaisesti teollisuuden käyttöön tarkoitettuja hydraulisylintereitä, vakiopumppuja sekä muita erikoistuotteita ja varusteita valmistava yhtiö. Maailmanlaajuista arvostusta nauttivat ja korkeat laatuvaatimukset täyttävät tuotteet ovat erityisen tunnettuja kestävyydestään ja erinomaisesta hinta-laatusuhteestaan. Yhtiön palvelun ja tuotteiden laadun takeena toimii perusteellinen prosessi, jossa jokainen tehtaalta toimitettava tuote koeajetaan ja testataan huolellisesti ennen lopullista toimitusta asiakkaalle. Tutustu valmistajan kotisivuihin >>
