Vastavoimajalka on yksi yleisimmistä tapaturmien aiheuttajista suurten momenttivääntimien kanssa työskenneltäessä. Puristumisvammat, murtumat ja läheltä piti -tilanteet ovat arkipäivää monilla teollisuuden työmailla. Mutta entä jos voisit sanoa hyvästit vastavoimajalalle?
Vastavoimajalan riskit ja vaarat
Ruuviliitosta kiristettäessä myötäpäivään, syntyy sille vastavoima vastakkaiseen suuntaan, eli vastapäivään. Kiristysmomentin kasvaessa suureksi ei kiristyksestä syntyvää vastavoimaa voida enää ottaa vastaan käsin, vaan vastavoimalle täytyy saada toinen tukipiste. Perinteisesti tämä tarkoittaa vastavoimajalkaa, joka tuetaan viereiseen pulttiin, rakenteeseen tai muuhun kiinteään pisteeseen.
Vastavoimajalan käyttöön liittyy kuitenkin useita riskejä. Ahtaissa kohteissa sopivan tukipisteen löytäminen voi olla haastavaa ja joskus vastavoimajalka joudutaan räätälöimään erikseen kohteeseen sopivaksi. Suurin riski on kuitenkin puristumisvaara, jonka seurauksena kädet ja sormet voivat jäädä vastavoimajalan ja tukipisteen väliin kiristyksen aikana.

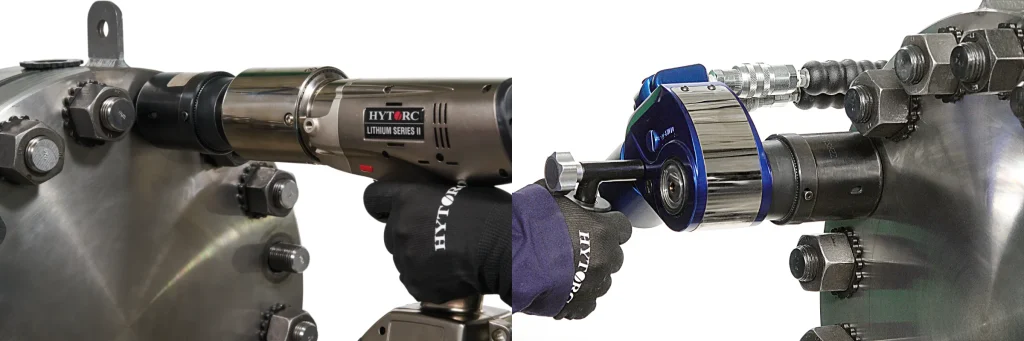

Washer ottaa vastavoiman suoraan liitospinnasta, jolloin vastavoimajalkaa ei tarvita.
Vastavoimajalka voi myös vaurioittaa vastepintaa. Kiristyksestä syntyvät voimat kohdistuvat tukipisteeseen, mikä voi naarmuttaa tai kolhia pintakäsiteltyjä osia. Lisäksi sivuttaiskuorma vaikuttaa itse kiristystulokseen. Mitä kauempana tukipiste on, sitä enemmän sivuttaisvoimia syntyy.
Miten vastavoimajalkavapaa kiristys toimii?
HYTORC Washer-aluslevyjen rihlattu pinta mahdollistaa vastavoiman ottamisen suoraan aluslevystä. Aluslevyn ulkokehä on pyöröhammastettu, joihin erillinen Washer Driver-voimahylsy tarttuu. Kun voimahylsy pyörittää mutteria, ottaa voimahylsyn ulompi kerros vastavoiman suoraan kiinnityspinnasta aluslevyn kautta.

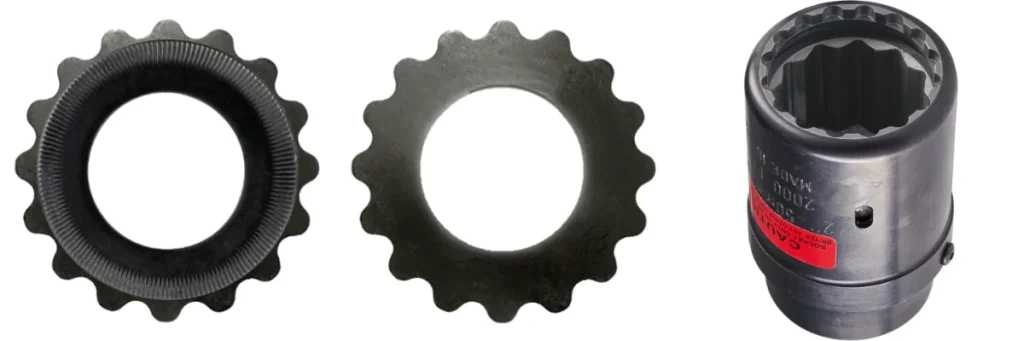

HYTORC Washer-aluslevy edestä ja takaa sekä HYTORC Washer Driver-voimahylsy
Käytännössä tämä tarkoittaa, että ulkoista tukipistettä ei tarvita lainkaan. Työkalu pysyy vakaana suoraan liitoksen päällä ja kädet pysyvät kaukana vaaravyöhykkeestä. Sivuttaisvoimia ei synny, joten kiristystulos on tarkempi ja toistettavampi.
Vastavoimajalkavapaa työskentely nopeuttaa myös työtä merkittävästi. Aikaa ei kulu sopivan tukipisteen etsimiseen tai vastavoimajalan asetteluun. Washer Driver-voimahylsyä käytetään kuten ihan tavallista hylsyä, se vain asetetaan suoraan mutterin päälle ja aluslevynä on HYTORC Washer-aluslevy. Tämän jälkeen kiristys voidaan aloittaa normaalisti.

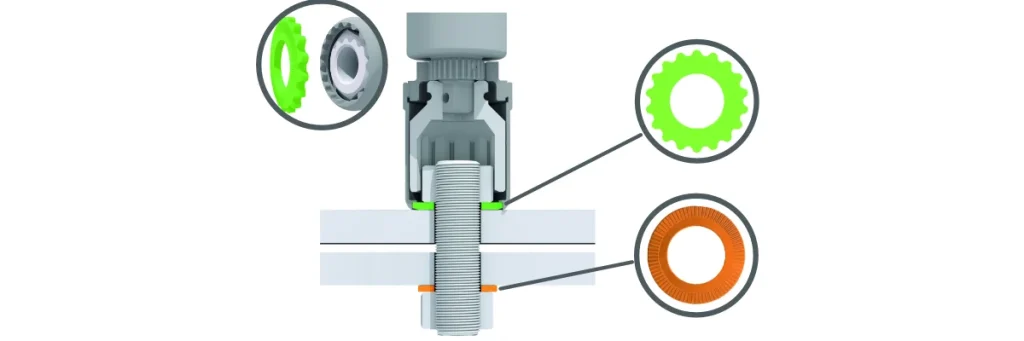

Voimahylsy tarttuu aluslevyn ulkokehään ja mahdollistaa vastavoimavapaan kiristyksen.
Vastavoimajalkavapaa työskentely nopeuttaa myös työtä merkittävästi. Aikaa ei kulu sopivan tukipisteen etsimiseen tai vastavoimajalan asetteluun. Washer Driver-voimahylsyä käytetään kuten ihan tavallista hylsyä, se vain asetetaan suoraan mutterin päälle ja aluslevynä on washer-aluslevy. Tämän jälkeen kiristys voidaan aloittaa normaalisti.
HYTORC Washer-aluslevyt vastavoimajalkavapaaseen kiristystyöhön
Valikoimastamme löydät HYTORC Washer-aluslevyt eri käyttökohteisiin:
HYTORC Washer-aluslevy on perusmalli standardikiinnikkeille. Se soveltuu useimpiin teollisuuden ruuviliitoksiin ja on saatavilla laajalla kokoalueella. Washer-aluslevyjä on saatavilla myös useista eri materiaaleista tehtynä.
Backup Washer-aluslevy asennetaan ruuvin taakse ja poistaa puolestaan vasta-avaimen tarpeen. Kun molemmin puolin liitosta on Washer-aluslevy, koko kiristys voidaan tehdä ilman vastavoimajalkoja.

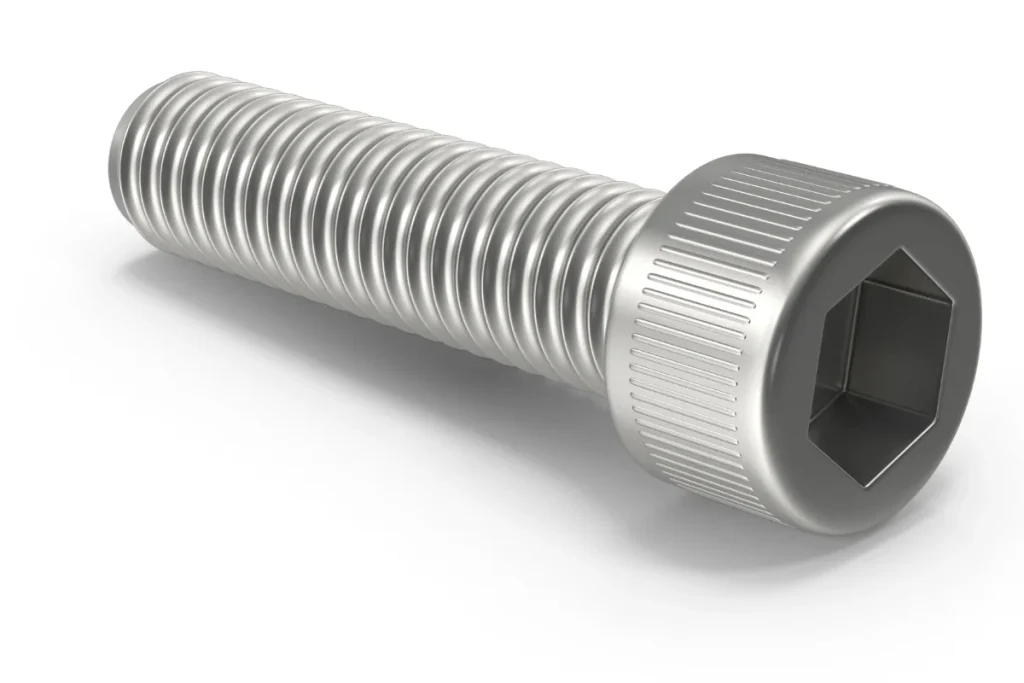

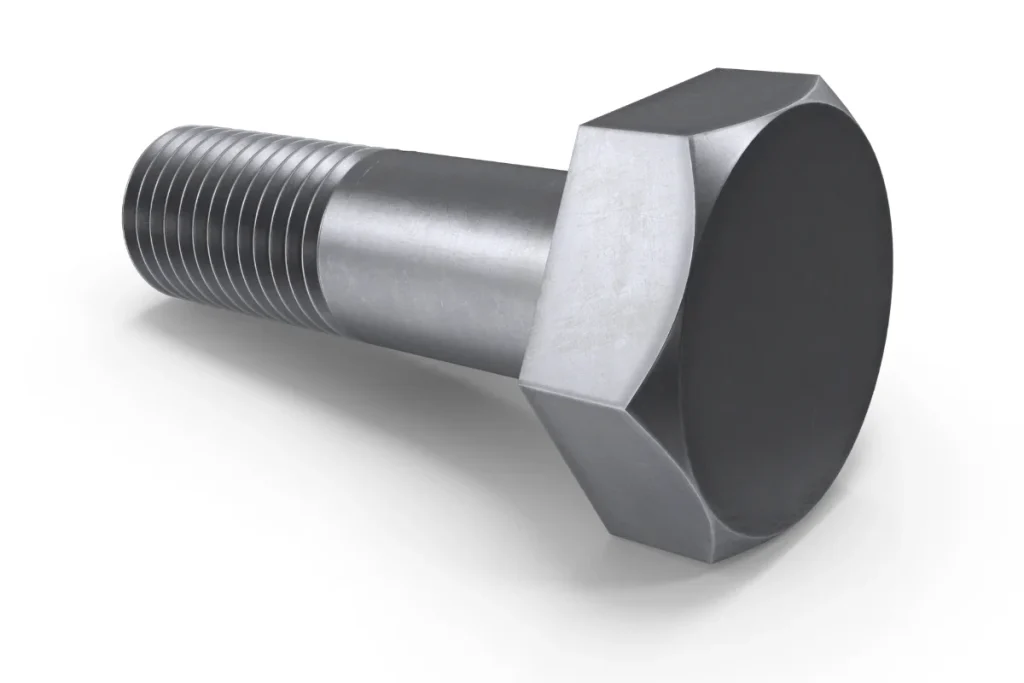

Erikoiskohteisiin on saatavilla HV Washer-alusevyjä HV-ruuveille sekä SHCS Washer-aluslevyjä kuusiokoloruuveille.
Washer Driver-voimahylsyt ovat saatavilla eri vääntiöille ja avainväleille ja ne ovat yhteensopivia kaikkien HYTORC momenttivääntimien kanssa.
Heräsikö mielenkiinto? Ota rohkeasti yhteyttä ja katsotaan miten voimme parantaa työturvallisuutta kohteessanne!
