BVA Hydraulics

Yksitoimiset reikäsylinterit

HC-SARJA

BVA:n laadukas yksitoimisten reikäsylinterien mallisto kattaa nostotehoalueen 12–100 tn. Erityisesti vetämiseen ja työntämiseen soveltuvat sylinterit sisältävät voimakkaan jousen, joka nopeuttaa männän palautumista alkuasentoon. 60 ja 100 tn:n mallit varustetaan kantokahvoilla.

  • Männän puhdistusrenkaat vähentävät likaantumista
  • Rungossa ulkokierre sovitteita varten
  • Korkeavirtauksinen pikaliitin ja pölyhattu toimitetaan mukana
  • Suurin työpaine 700 bar



Lisää merkiltä BVA Hydraulics >>

Autamme sinua löytämään oikeat mallit ja ratkaisut myös vakiovalikoimamme ulkopuolelta – otathan rohkeasti yhteyttä!

Tuotetunnus (SKU): HC Osasto:

Kuvaus



Nostoteho: 12 tn (129 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Reiän Ø (mm) Öljytilavuus (cc) Männän pinta-ala (cm2) Paino (kg)
HC1201T 8 60 70 19 15 18,8 1,5
HC1202XT* 41 121 70 19 77 18,8 2,6
HC1202 41 121 70 19 77 18,8 2,6
HC1203XT* 76 184 70 19 143 18,8 3,9
Nostoteho: 20 tn (217 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Reiän Ø (mm) Öljytilavuus (cc) Männän pinta-ala (cm2) Paino (kg)
HC2002T 51 162 100 27 161 31,6 7,2
HC2006T 154 306 100 27 487 31,6 13,4
Nostoteho: 30 tn (280 kN)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Reiän Ø (mm) Öljytilavuus (cc) Männän pinta-ala (cm2) Paino (kg)
HC3002T 64 179 114 33 261 40,8 10,4
HC3006T 155 331 114 33 634 40,8 19,5
Nostoteho: 60 tn (578 kN) (sis. 2 kantokahvaa)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Reiän Ø (mm) Öljytilavuus (cc) Männän pinta-ala (cm2) Paino (kg)
HC6003T 76 248 159 54 641 84,2 29,8
HC6006T 152 324 159 54 1 282 84,2 36,8
Nostoteho: 100 tn (980 kN) (sis. 2 kantokahvaa)
Nimike Isku (mm) Lepokorkeus (mm) Ulkohalkaisija (mm) Reiän Ø (mm) Öljytilavuus (cc) Männän pinta-ala (cm2) Paino (kg)
HC10003T 76 254 213 79 1 087 142,8 51,4

*) XT-malleissa ei männän kierteitä.

Brand

BVA Hydraulics

BVA Hydraulics

BVA Hydraulics on ensisijaisesti teollisuuden käyttöön tarkoitettuja hydraulisylintereitä, vakiopumppuja sekä muita erikoistuotteita ja varusteita valmistava yhtiö. Maailmanlaajuista arvostusta nauttivat ja korkeat laatuvaatimukset täyttävät tuotteet ovat erityisen tunnettuja kestävyydestään ja erinomaisesta hinta-laatusuhteestaan. Yhtiön palvelun ja tuotteiden laadun takeena toimii perusteellinen prosessi, jossa jokainen tehtaalta toimitettava tuote koeajetaan ja testataan huolellisesti ennen lopullista toimitusta asiakkaalle. Tutustu valmistajan kotisivuihin >>
BVA Hydraulics

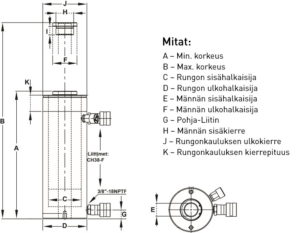

Mitat

Nostoteho: 12 tn (129 kN)
Nimike Rungon sisä-Ø C (mm) Männän ulko-Ø F (mm) Männän sisäkierre J Männä sisäkierteet pituus K (mm) Rungon kauluksen ulkokierteen Ø H Rungon kauluksen ulkokierteen pituus L (mm) Phja – Liitin G (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierteiden kierre Y Rungon kiinnityskierteiden syvyys Z (mm)
HC1201T 49 35 3/4”-16UN 16 2 3/4”-16N 46 14 51 5/16”-18UNC 9
HC1202XT 49 35 3/4”-16UN 16 2 3/4”-16N 46 15 51 5/16”-18UNC 9
HC1202 49 35 2 3/4”-16N 46 15 51 5/16”-18UNC 9
HC1203XT 49 35 2 3/4”-16N 46 19 51 5/16”-18UNC 9
Nostoteho: 20 tn (217 kN)
Nimike Rungon sisä-Ø C (mm) Männän ulko-Ø F (mm) Männän sisäkierre J Männä sisäkierteet pituus K (mm) Rungon kauluksen ulkokierteen Ø H Rungon kauluksen ulkokierteen pituus L (mm) Phja – Liitin G (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierteiden kierre Y Rungon kiinnityskierteiden syvyys Z (mm)
HC2002T 64 55 1 9/16”-16UN 19 3 7/8”-12N 38 19 83 3/8”-16UNC 9
HC2006T 64 55 1 9/16”-16UN 19 3 7/8”-12N 38 19 83 3/8”-16UNC 9
Nostoteho: 30 tn (280 kN)
Nimike Rungon sisä-Ø C (mm) Männän ulko-Ø F (mm) Männän sisäkierre J Männä sisäkierteet pituus K (mm) Rungon kauluksen ulkokierteen Ø H Rungon kauluksen ulkokierteen pituus L (mm) Phja – Liitin G (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierteiden kierre Y Rungon kiinnityskierteiden syvyys Z (mm)
HC3002T 72 63 1 13/16”-16UN 22 4 1/2”-12N 42 23 92 3/8”-16UNC 14
HC3006T 72 63 1 13/16”-16UN 22 4 1/2”-12N 42 23 92 3/8”-16UNC 14
Nostoteho: 60 tn (578 kN) (sis. 2 kantokahvaa)
Nimike Rungon sisä-Ø C (mm) Männän ulko-Ø F (mm) Männän sisäkierre J Männä sisäkierteet pituus K (mm) Rungon kauluksen ulkokierteen Ø H Rungon kauluksen ulkokierteen pituus L (mm) Phja – Liitin G (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierteiden kierre Y Rungon kiinnityskierteiden syvyys Z (mm)
HC6003T 104 93 2 3/4”-16UN 19 6 1/4”-12N 49 27 130 1/2”-13UNC 14
HC6006T 104 93 2 3/4”-16UN 19 6 1/4”-12N 49 27 130 1/2”-13UNC 14
Nostoteho: 100 tn (980 kN) (sis. 2 kantokahvaa)
Nimike Rungon sisä-Ø C (mm) Männän ulko-Ø F (mm) Männän sisäkierre J Männä sisäkierteet pituus K (mm) Rungon kauluksen ulkokierteen Ø H Rungon kauluksen ulkokierteen pituus L (mm) Phja – Liitin G (mm) Rungon kiinnityskierteiden reikäväli X (mm) Rungon kiinnityskierteiden kierre Y Rungon kiinnityskierteiden syvyys Z (mm)
HC10003T 135 125 4”-16UN 25 8 3/8”-12N 60 27 178 5/8”-11UNC 19

Tuotekortti

Tuotekortti [PDF] Product Sheet [PDF]
